電装系トラブルの原因はコイツが問題だった!(`・ω・´)

先日のカフェカブパーティin京都から広島のひろさんとのプチツーキャンプへの道中、LEDヘッドランプとLED行灯それとデジタコ&ナビの給電が不安定になるトラブルにみまわれ、途中スーパーで買い物の途中に駐車場でヘッドライトハウジングを見るも原因がわからず不安定のまま帰宅(´・ω・`)

電装トラブルの場合ほとんどがヘッドライトハウジング内かサイドカバー(バッテリー側)内の配線トラブルで本体ハーネスは今までの経験では無かったので、帰宅後サイドカバー内をジックリ観察・・・自分のカブはゴチャゴチャ配線をイジっているのでヘッドライトハウジングはもう、お腹いっぱいでサイドカバー内もカナリ渋滞気味です(^ω^;)

○の部分はLEDヘッドライトを点灯するドライバー回路です

原因は上画像に写っている(○の線で見にくいですが)赤いコネクターでした(`・ω・´)ゞ
           ★画像のリード線は撮影用の太めのリード線です★

コネクターの対応リード線の太さは0.5sq〜0.85sqですが実際つないだ時のリード線は若干細めでした・・・

これが災いしたんでしょう(´;ω;`)

      ★撮影用の太めのリード線でも皮膜はあまり露出してませんね★

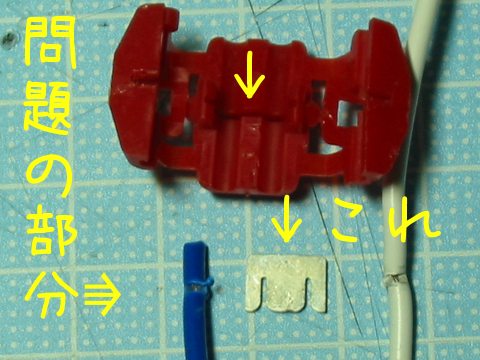

黄色矢印に刺さってるスリット付きのプレートが接触不良で接点が小さくなってショートして少し黒くなっていました(;゚Д゚)(コネクターは実際に使用していたものです)

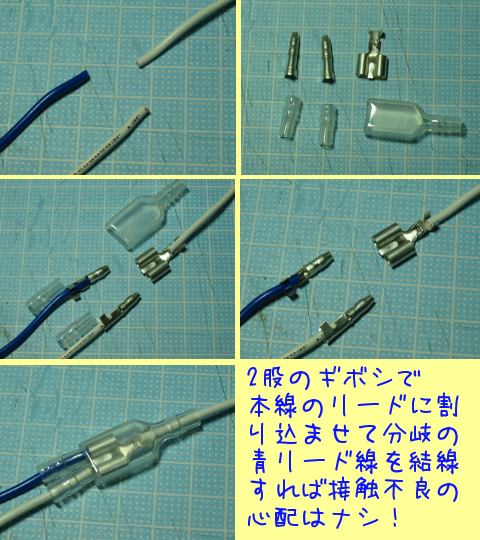

コネクターをギボシ接続へと変更しました(`・ω・´)ゞ

          ★画像のリード線は撮影用の太めのリード線です★
               (大切なことなので2回言っときました(`・ω・´)キリッ)

このギボシセットはダ○ソーにありましたよ!
恐るべし100均!何でも揃うなぁ〜助かってますホント
